初期設定

デバイスの接続 †

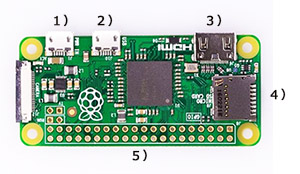

下記の図に従って、各種デバイスを接続します。

(GPIOピンのある面が表、手前側になります)

1. USB電源
   ケーブル接続すると直ちに通電するため、デバイスすべての接続が完了のちに、USB接続を行います
2. USBキーボード
3. HDMIモニター
4. SDカードスロット
   イメージファイル書き込み後のSDカードを挿入します
5. GPIOピン(写真にはヘッダピンがありませんがWH版であればピンソケットがあります)
   液晶HATを装着します


電源ON †

USB電源を接続すると、ラズパイが起動します。
通電するとラズパイ表面のLEDが点滅します。

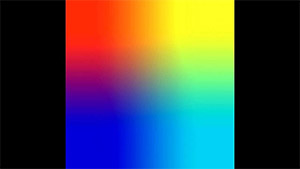

上記のような画面がHDMIモニターに表示されたら成功です。

HDMIモニターに表示されない場合 †

• SDカードが正しく挿入されているか
• SDカードにディスクイメージが正しく書き込みできているか
• HDMIケーブルが正しく接続されているか
  （電源ON後にHDMIケーブルを接続するのはNG）
  それぞれ 確認してください。

液晶HATに表示されない場合 †

初回起動時の段階では設定ができていないため、液晶HATは非表示で異常ありません。
引き続き手順を実行してください。

コンソール画面への移行 †

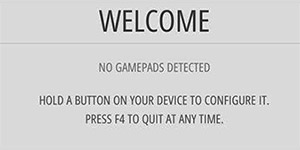

ラズパイは初回に何度か再起動しますが、使用ディスクイメージがRetro Pieであれば

上記の画面で停止します。

キーボードより「F4」キーを押してください。

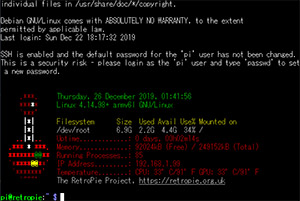

上記のような「コンソール画面」に切り替わり、キーボードよりコマンドライン入力が可能となります。

raspi-config によるシステム設定 †

※注意：　執筆時2019年12月での内容となり、将来においてメニュー名などの表記が最新版に適応しない場合があります。

コンソール画面上で、以下のコマンドを実行します。

sudo raspi-config

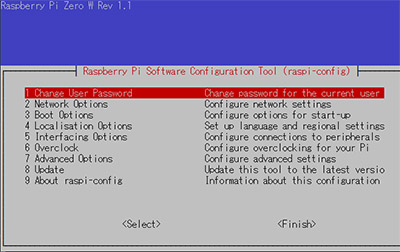

すると以下のような画面に代わります。

以下操作で設定を進めていきます。

カーソル上下：　項目の移動
Enter：　項目の選択
Tab：　カラムの移動
Esc：　前項へ戻る、またはメニューの終了

Location設定 †

1. トップメニュー内から「4.Location Options」を指定します。
2. 「I3 Change Keyboard Layout」より 日本語キーボードを指定します。
   ※お使いのキーボードに応じて設定してください。
3. 「I4 Change Wi-fi Country」より「JP Japan」を指定します。
   ※この項目を設定しないとWi-Fiが利用できません。


WIFI設定 †

1. トップメニュー内から「2.Network Options」を指定します。
2. 「N2 WiFi」を指定します。
3. 「SSID」を入力します。
4. 「Password」を入力します。
   ※SSID、パスワードは、ご利用になられる環境に応じて入力してください。


インタフェース設定 †

1. トップメニュー内から「Interfacing Options」を指定します。
2. 「P2 SSH」<Yes>を指定
3. 「P4 SPI」<Yes>を指定

Raspi-Configの終了 †

Escを連打して、コンソール画面に戻ります。

IPアドレスの確認 †

コンソール画面より以下のコマンドを実行します。

ifconfig

実行結果内のうち「wlan」の項目にてIPアドレスは取得できているか確認します。

※実行例

wlan0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
       inet 192.168.1.10  netmask 255.255.255.0  broadcast 192.168.1.255

上記の場合であれば、ラズパイは「192.168.1.10」というIPアドレスとわかりました。
（これは一例にすぎず、IPアドレスは環境のよって異なりますのでご注意ください）

IPアドレスの取得ができれば、以降は SSH接続によるラズパイ設定 を試してみましょう。

IPアドレスが正しく取得できない場合 †

WIFI設定が正しくない場合が考えられます。
SSIDおよびパスワードを再入力し、接続確認してください。

ラズパイのアップデート †

正しくIPが取得できたならば、インターネットへ接続できることと思います。 OSの最新版へのアップデートを行います。 コンソール画面より以下のコマンドを一つづつ入力してください。

sudo apt-get update

sudo apt-get upgrade

途中、画面上でアップデート実行可否のメッセージ文が

(Y/n)

の記載で表示されますので、都度「Y」キーを入力して、続行してください。 すべてのアップデートが完了したら、以下のコマンドを入力して再起動を行います。

sudo reboot

作業が完了したら †

液晶ドライバーの導入手順に進んでください。
